Na zlecenie naszego Klienta - Centrum Medyczne Lux Med mieliśmy przyjemność wykonać część oznakowania w nowo otwartym Szpitalu Onkologicznym Lux Med - Onkologia Magodent, zlokalizowanego w Warszawie przy ul. Szamockiej 6.

Zakres naszej pracy obejmował oznakowanie wewnętrzne i zewnętrzne:

  • logotypy na recepcji oraz przy wejściu
  • logotyp na recepcję główną
  • oznaczenie kierunkowe i piktogramy na ścianach
  • oznaczenia na pomieszczenia techniczne i klatki schodowe
  • wymiana grafiki na panelach szklanych przy windach
  • naklejki z mapami do wind
  • oznakowanie na poziomie parkingu podziemnego
  • serwis istniejących masztów flagowych oraz produkcja i montaż nowych flag

Logotypy przestrzenne na recepcji i przy wejściu do szpitala

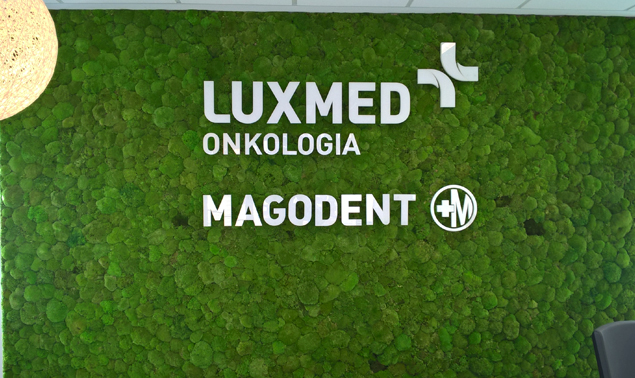

Logotyp na recepcję główną wycinany był laserem z plexi mlecznej 10 mm w ilości dwóch sztuk. Następnie znaki były sklejane tak, że ostatecznie grubość jednego znaku wyniosła 20 mm.
W tylnej części znaków nawiercone były otwory, w które wklejone zostały szpilki dystansowe malowane na kolor zielony.
Logotypy były mocowane z szablonu sztywnego – wyciętego z PCV 8 mm do ściany za ladą recepcyjną. Sama ściana była wyłożona specjalnie spreparowanym mchem.

Pozostałe dwa logotypy na drugą recepcję oraz przy wejściu wycinane były ze styroduru 2 cm. Brzegi były malowane odpowiednio na kolory NCS2070-G10Y oraz NCS 2065-R90B. Lica z plexi bezbarwnej 2 mm wycinane były laserowo, podklejone od tyłu foliami i naklejone na fronty znaków.

Montaż logotypów do ściany na taśmę/klej z szablonu.

Oznakowanie kierunkowe i piktogramy na ścianach

Oznaczenia kierunkowe i piktogramy na ściany drukowane były techniką lateksową na folii WW300 oraz wycinane po obrysie.
Naklejki techniczne i naklejki do wind drukowane były techniką lateksową na zwykłej folii monomerycznej
Wszystkie grafiki były wyklejane w miejscach wskazanych przez Klienta.

Grafika na panelach szklanych

Wymiana grafik na panelach szklanych przy windach wiązała się z koniecznością demontażu istniejących paneli szklanych wykonanych na zasadzie tzw. Kanapki z formatek o uśrednionych wymiarach 130 x 230 cm i grubości 8 mm mocowanych na rotule do ściany. Zdemontowane panele musieliśmy przetransportować na warsztat i oczyścić.

Nowa grafika była wyklejana od tyłu. Dodatkowo na licach naklejane były znaczki „tu jesteś”, których podkład był wykonany z plexi bezbarwnej 2 mm wycinanej laserowo podklejanej od tyłu grafiką.

Tak odświeżone panele szklane były mocowane w te same miejsca z których były demontowane.

Oznakowanie parkingu podziemnego

Oznakowanie parkingu podziemnego wiązało się z wyfrezowanie z PCV czarnego 4 mm numerów poziomu + zerwaniem starego oznakowania i wklejeniem w jego miejsce nowego.

Ponadto produkowane były tabliczki kierunkowe – podkład z płyty kompozytowej oklejonej dwustronnie grafiką drukowaną na folii. Tabliczki były mocowane bezpośrednio do sufitu za pomocą uchwytów typu inox (mocowanie semaforowe).

Flagi na masztach - oznakowanie zewnętrzne

Serwis istniejących masztów flagowych oraz produkcja i montaż nowych flag - serwis obejmował wymianę zużytych/zniszczonych elementów w istniejących masztach tj: windtrackery, obejmy, obciążniki, linki, zamki, krętliki, kopułki i głowice.
Drukowane były także nowe Flagi 100 x 400 cm – 3 sztuki.
